Pérdida por fricción de tubería PVC

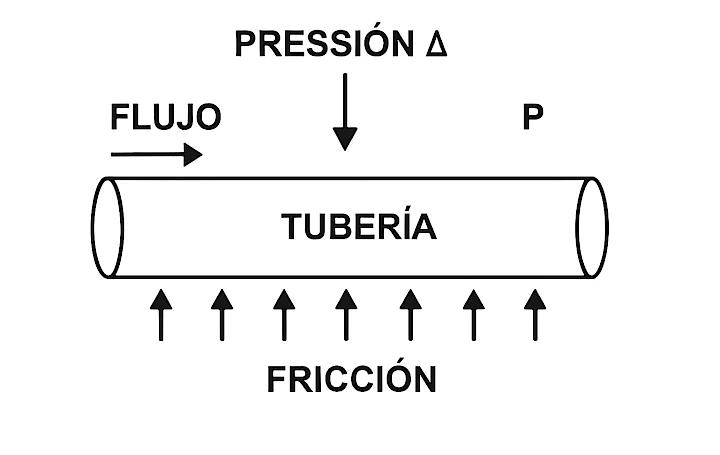

Hay muchos factores que afectan a la pérdida por fricción de la tubería. Los más significativos son el diámetro y la longitud de la tubería, pero otros factores, como la turbulencia del flujo, la rugosidad de la tubería y cualquier codo, unión o equipo adicional, como válvulas, filtros o venturis, aumentan la pérdida de carga que debes tener en cuenta. En la tabla, las indicaciones de pérdida por fricción se muestran en el eje y: caudal en litros / minuto, en el eje x: tamaño de la tubería en mm / pulgadas según el diámetro interior.
Pérdida por fricción de tuberías - tuberías redondas de PVC y polietileno
Diámetro interior de la tubería - pulgadas/mm
| Caudal | 13 mm | 20 mm | 25 mm | 32 mm | 40 mm | 50 mm |
|---|---|---|---|---|---|---|
| Litros/min | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2 |
| 30 | 70 | 16.5 | 5.3 | 1.4 | 0.7 | 0.2 |
| 40 | - | 28 | 9 | 2.3 | 1.2 | 0.3 |
| 50 | - | 42 | 13 | 3.5 | 1.8 | 0.5 |
| 60 | - | 58 | 18 | 5 | 3 | 0.7 |
| 70 | - | 76 | 24 | 6.5 | 3 | 0.9 |
| 80 | - | - | 30 | 8 | 4 | 1.2 |
| 90 | - | - | 38 | 9 | 5 | 1.5 |
| 100 | - | - | 46 | 11 | 6 | 2 |
| 125 | - | - | 70 | 17 | 9 | 3 |
| 150 | - | - | - | 25 | 12 | 4 |
| 175 | - | - | - | 33 | 16 | 6 |
| 200 | - | - | - | 42 | 21 | 7 |
| 250 | - | - | - | 64 | 32 | 10 |
| 300 | - | - | - | - | 45 | 14 |
| 400 | - | - | - | - | 78 | 24 |
| 500 | - | - | - | - | - | 36 |
| Caudal | 64 mm | 75 mm | 90 mm | 100 mm | 125 mm | 150 mm |
|---|---|---|---|---|---|---|
| Litros/min | 2"1/2 | 3 | 3"1/2 | 4 | 5 | 6 |
| 30 | - | - | - | - | - | - |
| 40 | - | - | - | - | - | - |
| 50 | 0.15 | - | - | - | - | - |
| 60 | 0.2 | - | - | - | - | - |
| 70 | 0.2 | 0.1 | - | - | - | - |
| 80 | 0.3 | 0.16 | - | - | - | - |
| 90 | 0.45 | 0.23 | - | - | - | - |
| 100 | 0.5 | 0.2 | 0.12 | - | - | - |
| 125 | 0.8 | 0.3 | 0.18 | 0.1 | - | - |
| 150 | 1.2 | 0.5 | 0.2 | 0.14 | - | - |
| 175 | 1.5 | 0.6 | 0.33 | 0.18 | - | - |
| 200 | 2 | 1 | 0.4 | 0.2 | 0.8 | - |
| 250 | 2.8 | 1.2 | 0.6 | 0.3 | 0.12 | - |
| 300 | 4 | 2 | 1 | 0.45 | 0.17 | - |
| 400 | 6.8 | 3 | 1.5 | 0.8 | 0.2 | 0.12 |
| 500 | 11 | 5 | 3 | 1.5 | 0.5 | 0.17 |
Enlaces
1 Enlaces a otras páginas: Pérdida por fricción de tubería
Pérdida por fricción de tubería PVC, agua en tubería de PVC. Los números se dan en función del caudal en litros por minuto y la pérdida en bar / metro.
