شرح
در مورد پایش آب، ما چند سنسور برای اندازه گیری کیفیت آب در دسترس داریم. محبوب ترین آنها EC، pH و DO هستند. برای اندازه‌گیری حباب‌های بسیار ریز، تجهیزات آزمایشگاهی موجود است که می‌تواند کار بسیار ظریف و دقیقی را انجام دهد. NanoSight با روش تحلیل ردیابی ذرات احتمالاً پرکاربردترین ابزار اندازه گیری برای حباب های بسیار ریز است. اما همچنین، Shimadzu با Sald7100HH و Helos از Sympatec می تواند حباب های بسیار ریز را اندازه گیری کند. نقطه ضعف این تجهیزات این است که نسبتاً گران است و برای نظارت بر فرآیند مناسب نیست. بسیاری از مشتریان به دنبال راه حلی مقرون به صرفه تر هستند تا نشان دهند که آیا مولد حباب بسیار ریز آنها به خوبی کار می کند یا خیر و برای صرفه جویی در هزینه ها و انرژی در صورت رسیدن به سطوح بالای حباب های بسیار ریز، تجهیزات باید به طور خودکار متوقف شوند.

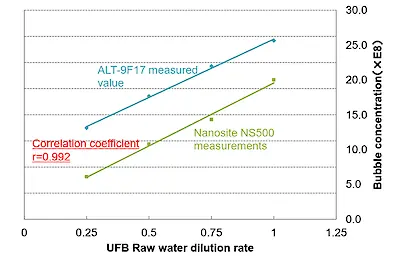

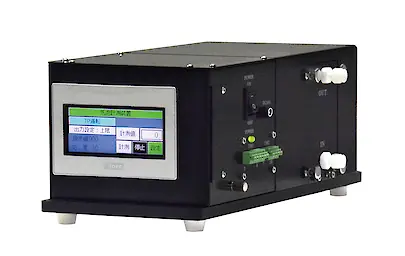

ALT-9F17 یک سیستم مانیتورینگ حباب بسیار ریز بر اساس اصل لیزر پراکنده است. دستگاه را می توان به طور مداوم با آب نمونه تغذیه کرد، چه به وسیله نیروی جاذبه یا با یک پمپ کوچک. سیگنال لیزر مقداری بین 0 تا 1000 می دهد، این مقدار را می توان به غلظت تقریبی حباب ترجمه کرد. موارد اختیاری موجود با این واحد، لوله شفاف 6 میلی متر،فیلتر برای فیلتر ناخالصی ها، پمپ 60 میلی لیتر در دقیقه برای تغذیه سیستم نظارت.
دستگاه را می توان با رابط صفحه لمسی به زبان انگلیسی یا ژاپنی تنظیم نمود. این دستگاه دارای دفترچه راهنمای انگلیسی می باشد.
توجه: دستگاه نظارت حباب بسیار ریز با همکاری ALT و IDEC ساخت ALT پردازش و ساخته شده است. به طور انحصاری توسط IDEC و نمایندگی های آن به فروش می رسد. سطح سیگنال نور پراکنده لیزری به غلظت تعداد و اندازه حباب ها بستگی دارد. هم غلظت بالاتر و هم حباب های بزرگتر سطوح سیگنال بالاتری می دهند. ذرات همچنین به حسگر سیگنال می دهند زیرا لیزر قادر به تشخیص حباب از ذره نیست. رنگ آب و کدورت اندازه گیری مناسب را با کدورت بالا تداخل می کند، لیزر سیگنال بسیار قوی می دهد تا سیگنال از حباب قابل رویت باشد.
فیلم های آموزشی
مشخصات مانیتورنگ حباب فوق العاده ریز
| شماره بخش | ALT-9F17 |
| نوع اندازه گیری | اندازه گیری نور پراگنده لیزری (90 درجه) |
| جسم مورد اندازه گیری | حباب های بسیار ریز (قطر حداکثر 1 میکرومتر) |
| دقت | 1.0 ± E8/ml |
| تشخیص حد پایین | 1.0 ~ 2.0 E8/ml (بستگی به اندازه حباب دارد) |
| کیفیت آب | آب شیرین |
| برق مورد نظر | 100 تا 200 ولت (ادپتور ای سی) |
| مصرف برق | 60 وات (حداکثر) |
| دمای عملیاتی | صفر تا 40 درجه سانتی گراد (بالای صفر) |
| دمای آب | صفر تا 45 درجه سانتی گراد (بالای صفر) |
| دمای ذخیره سازی | صفر تا مثبت 60 درجه سانتی گراد (یخ زده گی مجاز نیست) |
| مواد (قطعات مرطوب) | PTFE، شیشه کوارتز PFA |
| اندازه لوله (داخل - خارج) | O.D به اندازه 6 میلی متر |
| خروجی خارجی | تماس رله (DRY): خطا × 1 پمپ، 1 (برای جریان آب در این وسیله) محدودیت سطح سیگنال از پیش تعین شده × 1 سیگنال انالوگ (4 تا 10 میلی امپر): سطح سیگنال ×1 |
| ورودی خارجی | ورودی منبع: برای اجرا/توقف این وسیله ×1 |
| ابعاد (میلی متر) | 150عرض×335عمق×136ارتفاع (بدون برجستگی) |
| وزن (تقریبی) | 6 کیلوگرام |
