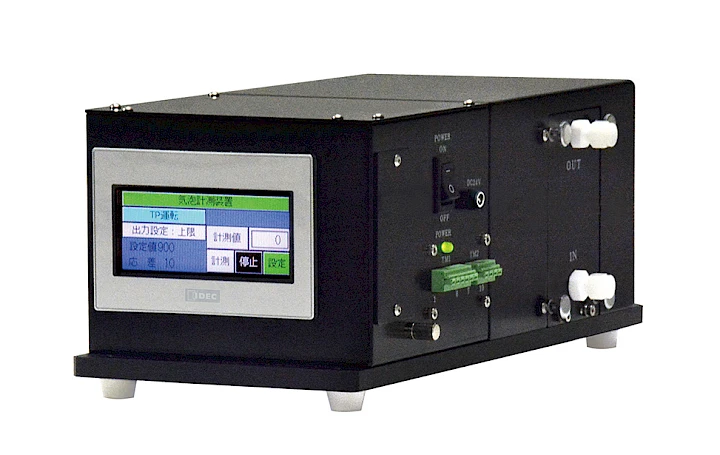

ALT-9F17 Nanobubbelsensor: Gevalideerde Nauwkeurigheid & Koopgids

De ALT-9F17 nanobellensensor betekent een doorbraak in de ultrafijne bellenmonitoringtechnologie en biedt een economisch alternatief voor dure laboratoriumapparatuur zoals NanoSight-systemen voor real-time procesbesturing. Dit lasergebaseerde monitoringsysteem laat een uitzonderlijke meetnauwkeurigheid zien met een correlatiecoëfficiënt van 0,992 ten opzichte van gevestigde Nanosite NS500 metingen, waardoor het ideaal is voor geautomatiseerde controle van nanobellengeneratoren en energieoptimalisatie in industriële toepassingen.

ALT-9F17 Correlatiestudie

De correlatiestudie toont een uitzonderlijk sterke lineaire relatie (r = 0,992) tussen de laser-verstrooiingslichtmetingen van de ALT-9F17 en de gevestigde Nanosite NS500-belconcentratiemetingen bij verschillende ultrafijne bellenverdunningsnelheden. Beide meetsystemen volgden vrijwel identieke trends, waarbij de spanningswaarden daalden van ongeveer 3,4 mV naar 1,7 mV naarmate de luchtbelconcentraties daalden van 25 × 10E8 naar 13 × 10E8 deeltjes per milliliter.

Deze validatie toont aan dat het principe van de verstrooide laser zich effectief vertaalt naar betrouwbare schattingen van de bellenconcentratie, waarbij het 0-1000 signaalbereik van de ALT-9F17 een proportionele respons geeft op het werkelijke aantal deeltjes. De lineaire correlatie over verschillende verdunningsniveaus bevestigt het vermogen van de sensor om ultrafijne bellenpopulaties nauwkeurig te monitoren in real-time toepassingen.

Meetvalidatieresultaten

De gecontroleerde referentieomstandigheden voor het correlatieonderzoek omvatten ultrazuiver water dat op 23,2°C werd gehouden, met een omgevingstemperatuur van 25,5°C, om gestandaardiseerde meetprotocollen te garanderen. Deze nauwkeurige omgevingscontroles waren cruciaal voor het behalen van de uitzonderlijke correlatieresultaten, aangezien de laserspreidingslichtmeting van de ALT-9F17 op 90 graden werkt en beïnvloed kan worden door waterkwaliteitsfactoren, waaronder troebelheid en kleur.

Onder deze geoptimaliseerde omstandigheden toonde de sensor zijn vermogen aan om ultrafijne bellen te detecteren met diameters tot 1 μm, met een nauwkeurigheid van ± 1,0 E8/ml en een low-limit detectiedrempel van 1,0 tot 2,0 E8/ml afhankelijk van de grootte van de bellen. De validatie bevestigt dat veldtoepassingen kalibratieaanpassingen kunnen vereisen op basis van specifieke waterkwaliteitsparameters, aangezien deeltjes en hoge troebelheid de juiste interpretatie van het lasersignaal kunnen verstoren.

Bekijk de ALT-9F17 in actie

De volgende video's tonen de volledige installatie en bediening van de ALT-9F17. De hardware behandelt de fysieke installatie en aansluitingen; de software behandelt de configuratie van het aanraakscherm en de instellingen van de relaisuitgangen.

Hardware: installatie en aansluitingen

Wat deze video behandelt:

• Vloeistofinterface & debietregeling: Details over de installatie van 6 mm O.D. slang voor waterinlaat/uitlaat, inclusief de vereisten voor zwaartekracht- of pompondersteunde monsterroutering.
• HMI en systeemfeedback: Beschrijft de interface van het voorpaneel, met name het gedrag van de status-LED's, de navigatiezones op het aanraakscherm en de geautomatiseerde initialisatieprocedure tijdens het inschakelen.
• Operationele configuratie: Biedt een overzicht op hoog niveau van de drie verschillende meetmodi en begeleidt gebruikers bij het kiezen van de hardware-software configuratie voor hun specifieke toepassing.
• Externe integratie (I/O): Legt de relaisuitgangsklemmen uit en demonstreert hoe droge contacten bedraad moeten worden voor automatische pompsynchronisatie en foutsignalering op afstand.

Software: Touchscreen configuratie & relaisinstellingen

Wat deze video behandelt:

• Bedrijfsmodus Logica: Gedetailleerde beschrijving van de drie softwaremodi: Handmatig, Automatisch en Drempel en hoe je voor elke modus het specifieke bemonsteringsgedrag programmeert.
• Drempel & relais programmering: Instructies voor het instellen van de "Hoge" en "Lage" signaalgrenzen (op de schaal van 0-1000) die de hardwarerelais activeren om externe pompen of generatoren te starten/stoppen.
• Nulpunt kalibratie: Een stap-voor-stap handleiding voor het gebruik van het kalibratiemenu van de software om de laser "op nul" te zetten met zuiver water, zodat de basislijn van de sensor na verloop van tijd nauwkeurig blijft.
• Systeemnavigatie & UI: Hoe het touchscreen te gebruiken, real-time meetgrafieken te bekijken en toegang te krijgen tot diagnostische systeeminformatie.

Pro-tip voor deze modi:

• De handmatige modus is het beste voor het steekproefsgewijs controleren van de concentratie in een laboratoriumomgeving.
• De modus Threshold is ideaal voor industriële automatisering, waarbij je een specifieke "bubbeldichtheid" wilt handhaven zonder handmatige tussenkomst.

Praktische toepassingen

Voor procesbesturingstoepassingen maakt het verstrooide lasermeetsysteem het mogelijk om ultrafijne bellengeneratoren automatisch uit te schakelen wanneer optimale concentratieniveaus zijn bereikt, wat aanzienlijke besparingen op energiekosten oplevert. De externe relaiscontacten van de sensor ondersteunen directe integratie met industriële besturingssystemen en bieden droge contactuitgangen voor foutdetectie, pompbesturing en vooraf ingestelde signaalniveaugrenzen, plus 4-10 mA analoge signalen voor continue bewaking.

De 6 mm buisconnectiviteit maakt een zwaartekracht- of pompgestuurde samplewaterstroom van 60 ml per minuut mogelijk, waardoor de installatie flexibel is voor verschillende fabrieksconfiguraties. Met de touchscreen interface die beschikbaar is in het Engels of Japans, kunnen operators eenvoudig het 0-1000 signaalbereik controleren dat zich direct vertaalt naar bubbelconcentratieniveaus, zodat er geen dure laboratoriumapparatuur nodig is voor routinematige procesbewakingstoepassingen.

Bedrijfsomstandigheden

Het bedrijfstemperatuurbereik loopt van 0 tot +40°C voor het apparaat zelf, terwijl watertemperaturen tot +45°C mogelijk zijn tijdens het meten. De opslagcondities reiken tot +60°C met strenge vriesvrije vereisten om de gevoelige lasercomponenten en natte delen van PTFE/PFA kwartsglas te beschermen.

De stroomvereisten zijn flexibel met 100 tot 240 volt AC compatibiliteit bij 50/60 Hz via een meegeleverde adapter, die maximaal 65 watt verbruikt tijdens gebruik. De compacte afmetingen van 150×335D×136H mm en het gewicht van 6 kg maken installatie in diverse industriële omgevingen mogelijk, hoewel voor optimale prestaties monsters van vers water nodig zijn die vrij zijn van overmatige troebelheid die het 90 graden lasermeetsysteem zou kunnen verstoren.

Meer informatie en technische details vind je op de ALT-9F17 productpagina

Is de ALT-9F17 geschikt voor jouw proces?

De ALT-9F17 is geoptimaliseerd voor real-time procesbesturing in schoonwateromgevingen. Gebruik deze tabel om de geschiktheid te beoordelen voordat je tot aanschaf overgaat.

Samengevat is de ALT-9F17 het juiste instrument als je betaalbare, real-time concentratiebewaking nodig hebt om processen voor het genereren van nanobellen in industriële omgevingen met schoon water te automatiseren en te optimaliseren. Het is geen vervanging voor volledige NTA laboratoriumanalyses.
